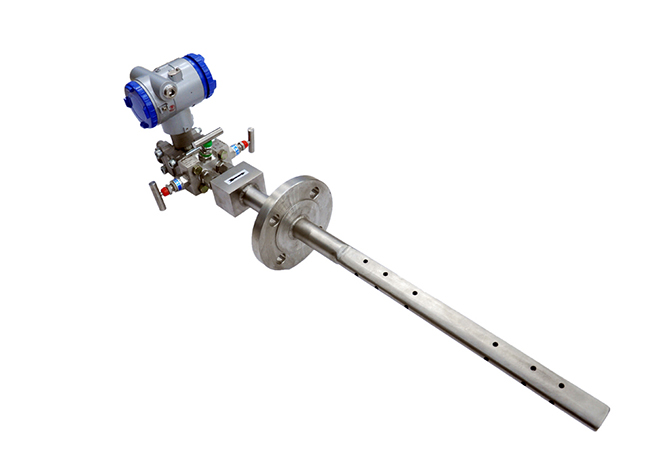

均速管流量计

均速管流量计是一种常用的流量测量仪表，广泛应用于化工、石油和天然气等领域。本文将介绍均速管流量计的测量原理、测量元件、信号处理、安装要求、维护与校准和应用范围。

一、测量原理
均速管流量计基于皮托管测速原理，通过测量流体在管道中的平均流速来计算流量。当流体流经测量元件时，在固定点处产生压力差，该压力差与流速成正比。通过测量该压力差，可以计算出流体的平均流速和流量。

二、测量元件
均速管流量计的测量元件通常由取压管、导压管和变送器组成。取压管是插入管道中的测量元件，其形状和尺寸根据不同的应用场合而异，常见有经典型、一体化型和宽通道型等导压管是连接取压管和变送器的管道，用于传递压力信号。变送器则是将压力信号转换为电信号的设备，便于远程传输和记录。

三、信号处理
均速管流量计的信号处理主要涉及将取压管采集的压力信号转换为电信号，并进行放大、滤波等处理，以提高信号的稳定性和可靠性。常用的信号处理方法包括差压测量法和电学测量法等。

四、安装要求
为了确保均速管流量计的准确测量和长期稳定运行，需要满足一定的安装要求。具体要求如下：

管道要求：

应具有足够的直度和圆度，以减小流体流动的扰动和阻力。内壁应光滑，无锈蚀、无杂质，以减小对测量精度的影响。应选用合适的材料和规格，以满足工艺要求和流体特性。

安装角度：

应安装在管道的垂直线上，以确保测量准确性。流量计的安装角度应与管道中心线成90度，以使流体均匀地流过测量元件。安装角度偏差应小于±0.5度以减小误差。

直管段要求：

在流量计上游和下游应设置足够的直管段，以保证流体流动的稳定性和减小扰动。直管段的长度应根据管道直径和流体特性确定，一般不少于管道直径的10倍。在直管段上不应设置任何阀门、弯头等扰流部件，以免影响测量精度

阀门选择：

在流量计上游和下游应选择合适的阀门，以保证流体流动的稳定性和减小对测量元件的冲击。阀门应具有足够的流通能力和耐压能力，以满足工艺要求阀门应选用合适的材料和规格，以满足流体特性和工艺要求。

管道支撑：

流量计的管道应设置合适的支撑，以保证管道的稳定性和减小振动。支撑应选用合适的材料和规格，以满足管道的承载能力和稳定性要求。在支撑安装过程中应考虑对管道轴线的影响，以免影响测量精度。

接地要求：

均速管流量计应按照当地电气规范进行接地处理，以保证设备安全和信号稳定性。在接地过程中应选择合适的接地极和接地方式，以减小接地电阻和电流泄漏的可能性。

信号线连接：

应使用专用的信号线连接变送器和控制系统，以保证信号传输的稳定性和可靠性。连接时应避免强电设备的千扰和接地不良等问题。

清洁度：

安装和使用过程中应注意保持流量计的清洁度，防止杂质和污垢进入测量元件和导压管中，以免影响测量精度和使用寿命。

五、维护与校准
为了保持均速管流量计的准确性和可靠性，需要进行定期维护与校准，维护内容包括清洗测量元件和导压管、检查连接处是否泄漏等;校准内容包括检查流量计的零点和量程、进行实际流量标定等。建议根据实际情况制定维护与校准计划，并由专业人员进行操作。

六、应用范围
均速管流量计广泛应用于化工、石油和天然气等领域，可测量气体、液体和蒸汽等流体介质的质量流量、体积流量和流速等参数。其具有结构简单、准确度高、可靠性好和维护量小等特点，被广泛应用于能源、电力、医药等行业的过程控制和监控系统中。
