插入式热式气体质量流量计

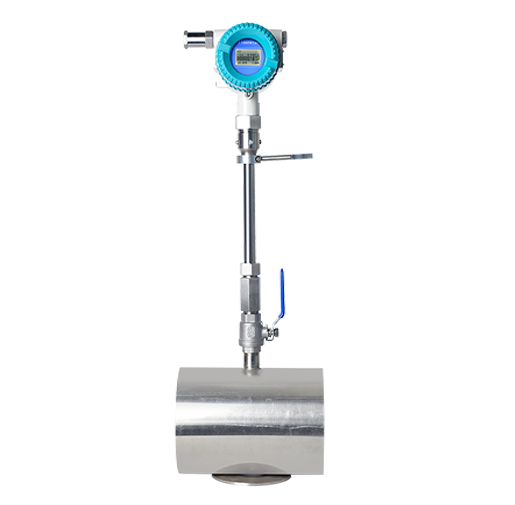

ATMF插入式热式气体质量流量计

测量介质: 各种气体(乙炔气除外)
管道范围: DN32以上口径
精度等级: ±1~2.5%
供货类型: 一体结构、分体结构
插入式热式气体质量流量计使用于大口径,安装方便,经济使用,测量精度高,广泛应用于压缩机,鼓风机等出风口的气体,适用于干净,干燥的气体,特点量程比宽,测量精度高,安装方便。
产品简介


热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH,一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时,其中传感器RH被加热,另一个传感器RMG用于感应被测气体温度。随着气体流速的增加,气流带走更多热量,传感器RH的温度下降。

插入式热式气体质量流量计可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座,在底座上安装1 寸不锈钢球阀,而后用专用工具将管道打直径为22mm的孔,打孔完毕后卸下专用工具,然后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式热式气体质量流量计适用管道直径:DN32~6000mm。
优势特点


01
无需压力温度补偿,直接测量气体质量流量,组成简单,出现故障概率小。
02
量程比宽(大于100:1),装卸方便,使用简便。
03
快速响应,精度高,无活动部件,结构坚固,抗振动。
04
灵敏度高,尤其适合于大管径、低流速的流量测量。
05
现场显示,信号输出,上下限报警等。
06
可应用于高温场合和腐败环境中。
技术参数
性能 技术参数
结构形式 插入式 管道式
测量介质 各种气体(乙炔气除外)
管径范围 DN32以上口径 DN10~DN200mm
流速范围 0.1~120Nm/s
精度 ±1~2.5%
工作温度 传感器:-40℃~+120℃ 转换器:-20℃~+45℃
工作压力 介质压力≤2.5Mpa 介质压力:4.0Mpa
供电电源 DC24V或AC220V≤18W
响应速度 1s
输出信号 4-20mA(光电隔离,大负载500Ω)、脉冲、RS-485(光电隔离)、HART协议
报警 1-2路继电器常开触点、10A/220V/AC、5A/30V/DC
供货类型 分体结构、一体化结构
管道材质 碳钢、不锈钢
现场显示 四行汉字液晶显示
显示内容 质量流量、标况体积流量、累积流量、标准时间、累积运行时间,标准流速等
防护等级 IP65
传感器材质 不锈钢 不锈钢、碳钢
产品选型
01 测量介质、温度,是否有腐蚀性
02 流量范围和用户管道的内径
03 压力等级
04 是否现场显示
05 工作电源
06 信号输出、通讯
07 是否要防爆
08 安装方式
09 精度等级
安装事项

1、在安装插入式热式气体质量流量计前请确认管道的实际内径和壁厚。
2、首先在管道开25的孔,将底座焊接在开孔处,然后将热式气体质量流量计其余部分一起装入专用球阀内,根据实际管道内径和壁厚计算出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。
3、转动传感器连杆,使标记箭头与介质流动方向相同。
4、根据现场测得的数据换算出在传感器连接杆上的相应刻度,锁紧螺母即可。
5、如果您是横向安装的本款仪表的显示屏可以90°、180°、270°的灵活安装,满足你现场实际需要。

安装底座

    禁止在爆炸环境进行焊接操作。
    对焊接有特殊要求的环境应按照相关要求进行操作。
    底座根据安装方式不同,分为焊接和卡接两种。安装时应使底座位于管道截面方向的顶点,并使底座通孔的轴心垂直于管道轴心。焊接型底座安装完成效果图(焊接位置已做防锈处理)。

安装球阀

    将不锈钢阀门与底座紧固。在压接接触面使用密封垫(介质温度在100℃以下使用尼龙材质,100℃以上使用铜材质)。

打孔

    打孔之前要仔细确认现场环境,确保操作的安全。
    打孔完成后要及时关闭阀门,避免漏气。
    在允许在线打孔安装的场合,用森菱仪表公司的开孔工具,可以实现在线不停产开孔安装,工具的使用方法参见相关说明。停产打孔时,可采用多种方法打孔,要保证孔的轴心与底座的孔轴心同心。若用气割方式开孔,应把打孔操作安排在底座焊接之前。
