法兰式液体涡轮流量计

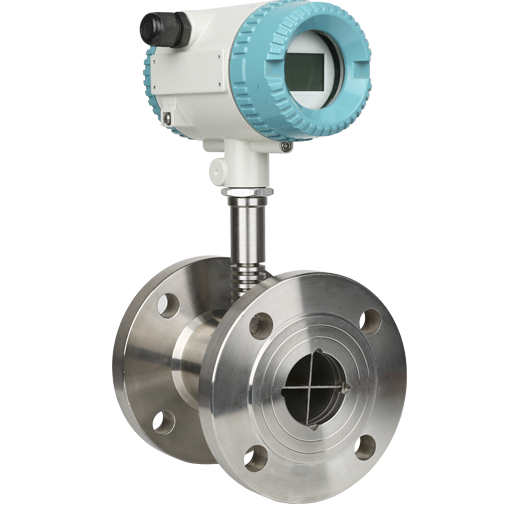

ATWY法兰式液体涡轮流量计

公称通径: DN15-DN200mm
精度等级: ±1%R、±0.5%R、±0.2%R(需定制)
仪表类型: 现场显示型、脉冲输出型、4-20mA输出型、分体远传显示型
适用介质: 无杂质、低粘度、无强烈腐蚀性液体
液体涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。
产品简介

涡轮流量计的工作原理:流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。

涡轮流量计是一种速度式仪表,它具有精度高、重复性好、结构简单、耐高压、测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点,用于封闭管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量。可广泛应用于石油、化工、冶金、有机液体、无机液、液化气、城市燃气管网、制药、食品、造纸等行业。

优势特点


01
高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;(R 指读数误差)
02
重复性好,短期重复性可达0.05%~0.2%,正是由于良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
03
输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
04
原始脉冲频率范围(10Hz~1.5KHz),信号分辨力强;
05
量程比宽,10:1~20:1;
06
结构紧凑轻巧,安装维护方便,流通能力大;
07
适用高压测量,传感器表体上不必开孔,易制成高压型仪表;
08
可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。
技术参数
执行标准 涡轮流量传感器(JB/T9246-1999)
连接方式 螺纹、卡箍、法兰、夹装式
精度等级 ±1%R、±0.5%R、±0.2%R(需定制)
传感器材质 304、316不锈钢等
使用条件 介质温度:-20℃~+120℃  环境温度:-20℃~+60℃
相对湿度:5%-90%         大气压力:86Kpa~106Kpa
信号输出功能 脉冲信号、4-20mA信号
通讯输出功能 RS485通讯、HART协议等
工作电源 外电源:24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
内电源:1组3.6V10AH锂电池,电池电压在2.0-3.0V时均可正常工作
信号线接口 基本型:豪斯曼接头或自带三芯线缆;防爆型、内螺纹M20*1.5
防爆等级 Exia II CT或Exd II BT6
防护等级 IP65或更高可定制
产品选型
测量介质、温度,是否有腐蚀性
流量范围和用户管道的内径
压力等级
是否现场显示
工作电源
信号输出、通讯
是否要防爆
安装方式
精度等级
安装事项

为了确保涡轮流量计的测量准确,必须正确地选择安装位置和方法

1、对直管段的要求:流量计必须水平安装在管道上(管道倾斜在5以内),安装时流量计轴线应与管道轴线同心,流向要一致。 流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。

2、对配管的要求:流量计安装点的上下游配管的内径与流量计内径相同。

3、对旁通管的要求:为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。

4、对外部环境的要求:流量计安装在室内,必须要安装在室外时,一定要采用防晒、防雨.防雷措施,以免影响使用寿命。

5、对介质中含有杂质的要求:为了保证流量计的使用寿命,应在流量计的直管段前安装过滤器。

6、安装场所:流量计应安装在便于维修,无强电磁干扰与热辐射的场所

7、对安装焊接的要求:用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接! 安装流量计前应严格清除管道中焊渣等脏物,用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。 安装流量计时,法兰间的密封垫片不能凹入管道内。

8、流量计接地的要求:流量计应可靠接地,不能与强电系统地线共用。
