卡箍连接式涡街流量计

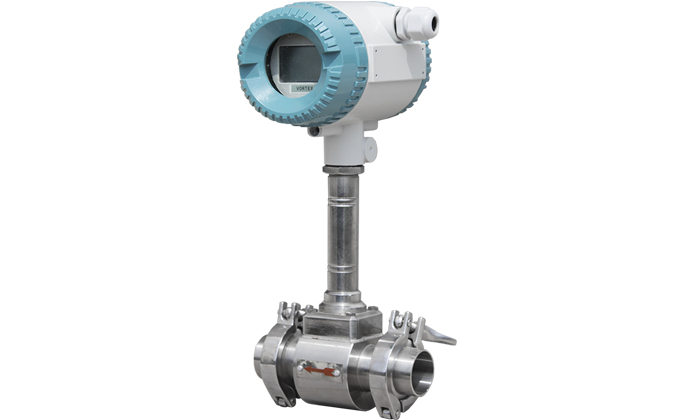

LUGB卡箍连接式涡街流量计

公称通径: DN15~DN65mm
精度等级: 液体±1.0%,气体(蒸汽) ±1.5%,插入式±2.5%
壳体材质: 304、316L多种材质
测量介质: 卫生型可测蒸汽、压缩空气、液体(单相介质)
LUGB卡箍式涡街流量计是以全新的设计理念,将温度、压力、流量信号集于一体,通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量,从而实现了对气体、蒸汽的温压补偿功能。
产品简介

卡箍式涡街流量计是基于卡门涡街原理而研制成功的新型流量计。由于它具有其它流量计不可兼得的优点,自七十年代以来得到了迅速发展,据有关资料显示已广泛应用于各个领域。将在未来流量仪表中占主导地位,是孔板流量计理想的替代产品。

涡街流量传感器适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。

LUGB卡箍式涡街流量计是以全新的设计理念,将温度、压力、流量信号集于一体,通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量,从而实现了对气体、蒸汽的温压补偿功能。

优势特点


01
精确度较高,液体测量精度为±1.0%;气体测量精度为±1.5%;
02
压损小,约为孔板流量计的1/4,属于节能流量仪表;
03
安装方式灵活,可水平,垂直和不同角度倾斜安装;
04
采用消扰电路和抗震动传感头,具有一定抗坏境震动性能;
05
表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量;
06
全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算;
07
电池供电型无需外接电源既可连续工作两年以上;
08
全新点阵汉字液晶显示,使用操作更方便;
09
全新的数字滤波和修正功能使流量测量更加精准可靠;
010
无可动部件,仪表寿命长;
技术参数
性能 技术参数
测量介质 蒸汽、压缩空气、液体(单相介质)
介质温度 -40℃~+350℃
介质压力 1.6、2.5、4.0Mpa
量程比 1:8~1-30(参比标况下空气)1:8~1:40(参比常温水)
测量范围 液体0.4~0.7m/s 气体4.0~60m/s 蒸汽5.0~70m/s
规格 DN25~DN300mm
材质 304、316L多种材质
雷诺数 正常2*104Cd~7*106
阻力系数 Cd≤2.6
振动加速度 LUGB型≤0.2g
防护等级 IP65
防爆等级 (ia)   II CT6
精度 1.0级、1.5级
环境条件 环境温度 -40℃~+55℃(非防爆场所)-20℃~+55℃(防爆场所)
相对湿度 ≤85%
大气压力 86~106Kpa
供电电源 非防爆型 脉冲型 +12VDC 20mA
电流型 +24VDC 20mA
输出信号 频率脉冲信号2~3000Hz 低电平≤1V 高电平≥6V
二线制4-20mA信号(隔离输出) 负载≤500Ω
产品选型
测量介质:涡轮流量计是一种速度式流量计,它的原理,决定了它的测量介质类型,可以是液体,也可以是气体或蒸汽。目前,绝大多数工业场合,比如氮气,压缩空气,蒸汽,导热油等,多是采用的法兰连接式涡街流量计来测量;
管道口径:法兰连接式涡街流量计按照安装方式的不同,可以分管道式和插入式安装。对于管道式来说,管道口径和大多数其他流量计一样,小的是DN15,大的话,则是可以到达DN300。如果需要更大的口径的话,可以选择插入式安装,常规口径范围大可以到达DN2000,DN2000以上口径则按照协议供货;
测量精度:法兰连接式涡街流量计的精度也有好几个等级,而且是按照测量介质来分的。管道式的涡街流量计,如果是测液体的话,测量精度可以达到1.0级,测气体的话,精度可以达到1.5级。如果是插入式的涡街流量计,精度可以达到1.5级和2.5级;
介质温度:通常来说,分为三个范围,分为常温,中温和高温。温度范围分别是-40~100℃(常温)、100~250℃(中温)、100~320℃(高温)。如果现场介质温度更高的话,比如说一些过热蒸汽,可以用孔板流量计来测量;
公称压力:主要是按照安装方式来分,市场上主要需求如下几类,例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa),插入式安装型(1.6MPa/2.5MPa/4.0MPa);
供电电源:按照目前市场上需求,主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电;
输出信号:按照目前市场上需求,主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。另外,有些场合可能需要数字量输出,我们也能提供modbus的RS485通讯。
安装事项

1、使用测量蒸汽的涡街流量计,表体、管道一定要加保温,法兰要卡箍紧,不得有漏气的地方,否则仪表很容易损坏;


2、仪表安装更好选择在室内,远离震动及有较强电磁干扰的地方。如在室外,可将表头加以保护;


3、仪表前要有10-15倍的直管段,后要有5倍以上的直管段。选择安装地方要便于安装、接线、调试;


4、有一段直管段,在安装前先将两片法兰焊接好,再将仪表装好卡紧紧,将管道切掉等长直管,然后将之前焊接好的整体表加以安装。切忌不要将表夹在法兰上焊接。
