首页 > 产品中心 > 气体腰轮(罗茨)流量计
气体腰轮(罗茨)流量计

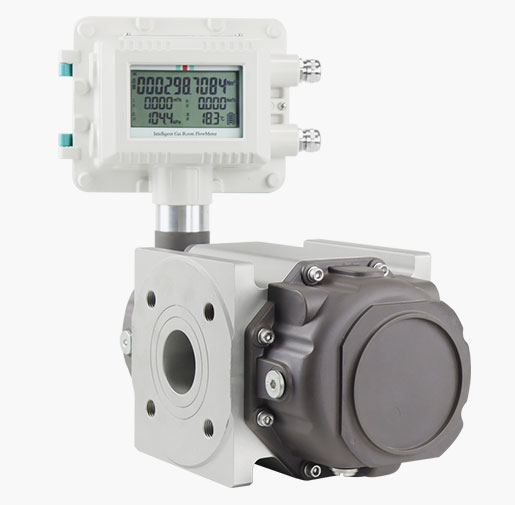

ATLQ气体腰轮(罗茨)流量计

工程通径: DN25-DN200mm
精度等级: 1.0 级、1.5 级
结算控制: 可以IC卡阀或电动阀门配套使用,实现收费和控制功能。
适用介质: 天燃气、城市煤气、丙院 、氮气、工业惰性气体等
智能气体腰轮(罗茨)流量计是测量天燃气、城市煤气、丙院 、氮气、工业 惰性气体等非腐蚀性气体的的理想仪表.
产品简介

气体腰轮(罗茨)流量计是一种高精度、高可靠性、宽范围度的气体监测和计量仪表.智能气体腰轮(罗茨)流量计是在罗茨流量计基础上集成流量、温度、压力传感器和智能化的新型流量计.

气体罗茨流量计属于容积式流量计,随着燃气的通过,燃气表的入口和出口之间产生的压差作用在由高精度同步轮连接在一起的一对腰轮上,从而驱动腰轮旋转,将充满计量室内的燃气定量排出,再通过机械传动和计算器相连,实现燃气体积和数据转换。

智能气体腰轮(罗茨)流量计是测量天燃气、城市煤气、丙院 、氮气、工业惰性气体等非腐蚀性气体的的理想仪表.
优势特点


01
宽量程:根据不同规格,更高范围度可达到1:216
02
低始动流量 :根据不同规格,低始动流量可达到0.04m³fh。
03
高精度、高重复性 :长期精度不受介质的影响,长期运行,精度稳定.
04
压力损失小:根据不同规格,压力损失0.08kPa-0.58kPa.
05
高集成度,低功耗:微机技术与高性能的集成芯片,整机功能强大, 性能优。
06
结构紧凑:压力传感器、温度传感器、流量传感器全部内置 ,使结构更加紧凑。
07
数字压力温度传感器:数字温度传感器和数字压力传感器配置,单独校准与检定,更换、维护和使用方便。
08
分段修正:搜流量频率信号,可将仪表系数分段自动进行线性修正,提高仪表的宽范围精度。
09
完整数据存储功能:采用E2PROM数据存储芯片,保存用户参数、厂家参数,及时的数据保存功能,可防止突然掉电时数据丢失,在停电状态下,内部参数可永久性保存。
010
基本输出完整:智能流量计带有脉冲输出、工况或标况脉冲信号输出,和标定脉冲输出。也可根据用户需要输出4-20mA模拟量信号或 RS485通讯.
技术参数

型号

流量规格
公称通径

(mm)
公称压力

(MPa)
始动流量

(m3/h)
流量范围

(m3/h)

准确度
ATLQ-20 G16 25










1.6

2.5

4.0
0.05 0.5-25












1.0 级、1.5 级
ATLQ-40 G25 40 0.05 0.4-40
ATLQ-65 G40 50 0.06 0.65-65
ATLQ-80 G65 50 0.06 0.8-80
ATLQ-100 G65 50/80 0.08 0.625-100
ATLQ-150 G100 80 0.1 1-160
ATLQ-200 G160 80 0.1 2.5-250
ATLQ-300 G160 100 0.12 3-300
ATLQ-450 G250 100 0.15 2.5-400
ATLQ-650 G400 100/150 0.65 4-650
ATLQ-1000 G650 150 0.65 13.3-1000
ATLQ-1600 G1000 200 1.05 32-1600
产品选型
01 测量介质、温度,是否有腐蚀性
02 流量范围和用户管道的内径
03 压力等级
04 是否现场显示
05 工作电源
06 信号输出、通讯
07 是否要防爆
08 安装方式
09 精度等级
安装事项

1、用户安装使用前,应详细阅读此说明,保证流量计正确安装,合理使用 ,以免影响正常运行和计量精度。

2、安装流量计前应将迸出口封装物去掉,必须防止颗粒状杂质掉入计量室内,如计量室表面有防锈油,可用汽油或煤油冲洗干净 ,并严格清除管道 内杂质.流量计上游应安装过滤器或过滤网,以防止锈渣、焊渣及真芭杂质迸 入计量室。

3、流量计安装时,无论迸出口为垂直或水平位置,都应尽量保持转子轴线水平。为防止新安装管道中的锈渣、焊渣杂质进入流量计内,用户应先将过渡管安装在流量计的安装位置上 ,通气一段时间( 一周左右) ,确保无 大颗粒杂质后,再换上流量计。

4、安装流量计时,应确保流量计中心与管线中心对齐,无错位、并使流 量计不受外力影响(包括轴向与切向) 。
