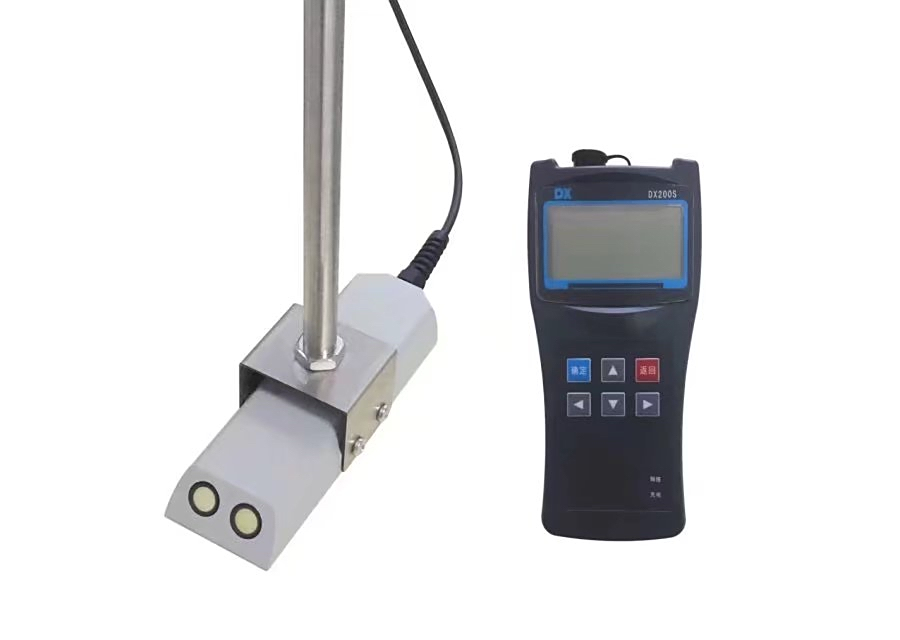

多普勒流量计问题汇总

2025-08-26

多普勒流量计有流速没流量或者流量为负，这是一个在使用多普勒流量计时非常常见的问题。有流速但没流量，或者流量显示为负值，通常是由以下几个原因造成的。

我们来分两部分解析：“有流速没流量” 和 “流量为负”。

第一部分：有流速但流量为零或很小

这种情况的核心在于：多普勒流量计测量的是“流速”，而“流量”是流速乘以管道横截面积计算出来的。如果这个计算环节出现问题，就会导致有流速读数但流量不正常。

主要原因和排查步骤：

管道参数设置错误（最常见的原因）
- 管道内径设置错误：这是最可能的原因。如果您在仪表中输入的内径大于实际管道内径，计算出的横截面积就会偏大。仪表会用一个较高的流速值乘以这个偏大的面积，得到一个异常大的流量。但更常见的是，仪表中设置的内径远小于实际内径。这样计算出的横截面积很小，即使流速读数正常，流量也会非常小，甚至在某些阈值下显示为零。
- 排查：仔细核对并准确输入管道的内径值。确保单位（毫米、英寸等）正确。
传感器安装位置不当
- 不满管状态：多普勒流量计要求管道始终完全充满液体才能准确测量流量。如果管道未满管，传感器测到的可能是空气或者液面波动，而不是稳定的水流。仪表可能接收到一些散射的流速信号，但由于不满管，计算流量的公式不成立，仪表可能会报错或显示零流量。
- 排查：确保安装点满足“始终满管”的要求。最好安装在管道的最低点或U型管段的下游，保证管段充满。
信号质量差
- 多普勒流量计依赖于液体中的悬浮颗粒或气泡来反射声波信号。如果水体过于洁净（如自来水、深井水），缺乏散射体，传感器接收到的有效信号会很弱且不稳定。仪表可能会显示一些随机、跳变的流速值，但这些信号强度不足以让仪表确认是有效流量，因此可能被处理为零。
- 排查：检查仪表显示的信噪比（SNR）或信号强度/质量指标。确保这个值在制造商要求的标准以上（通常>80%或更高）。如果水体太干净，可能需要更换为更适合清洁液体的流量计（如电磁流量计），或选择有更大发射功率的模型。
仪表设置问题
- 流量截止值（小信号切除值）设置过高：为了消除零点漂移和无效的低速信号，仪表会设置一个流速或流量阈值，低于这个值的信号会被自动视为无效并归零。如果这个值设置得过高，正常的低流速就会被切除，显示为零。
- 排查：检查仪表菜单中的“流量截止点”、“小信号切除”或类似选项，根据实际工况将其调整到一个合理的值。
传感器故障或安装不正确
- 传感器没有紧密贴合管壁，中间有气隙，会导致声波能量大量衰减，无法有效测量。
- 传感器安装角度不正确，未与水流方向平行。
- 排查：重新安装传感器，确保使用足量的耦合剂排除空气，并保证安装方向正确。

第二部分：流量显示为负值

流量为负值，通常表示仪表检测到的水流方向与它预设的方向相反。

主要原因和排查步骤：

实际水流方向确实反向
- 这是最直接的原因。您的管道系统中可能发生了水流倒流的情况。例如，泵停止工作后、多个水源汇入、或下游压力高于上游时。
- 排查：这是一个重要的诊断信息！ 首先确认工艺流程，判断此时是否存在倒流的可能性。如果确实存在倒流，那么负流量显示是正确的，仪表工作正常。
传感器安装方向错误
- 多普勒流量计的传感器上有标记指示正方向（通常是一个箭头）。安装时必须保证这个箭头指向与您定义的“正向流量”方向一致。如果装反了，正常正向流动的水流就会被仪表识别为反向流动，显示负值。
- 排查：检查传感器壳体上的方向标记，确保其指向水流方向。如果不确定正向，可以临时调整安装方向，看读数是否从负变正。
仪表正向参数设置错误
- 在仪表的设置菜单中，有一个选项可以手动定义“流动方向”或“正向”。这个设置可能与传感器的物理安装方向不匹配。
- 排查：进入仪表设置菜单，找到“流动方向”选项，尝试将其反向（例如从“正向”改为“反向”，或反之），看读数是否变为正值。
信号干扰或故障（较少见）
- 强烈的电子干扰或传感器故障可能导致信号处理错误，产生异常的负值。
- 排查：检查电缆是否有破损，远离强电设备。重启仪表看是否恢复。
