液位计选型指南：如何选择适合您需求的液位测量设备

2025-09-30

这是一份非常全面和实用的液位计选型指南。无论您是工程师、采购人员还是项目负责人，这份指南都将帮助您系统地选择最适合您具体需求的液位测量设备。

引言：为什么液位计选型如此重要？

液位测量是过程控制中的关键环节，直接影响生产安全、效率、成本和产品质量。一个不合适的液位计可能导致：

安全事故（如溢罐、空罐干烧）
产品损失与浪费
生产过程不稳定
高昂的维护成本

没有“万能”的液位计，最佳选择完全取决于具体的应用工况。

第一步：明确核心应用参数（选型基础）

在考虑任何技术之前，请先明确以下7个关键问题：

测量介质是什么？
- 性质：水、油、酸、碱、浆料、粉末、颗粒？
- 介电常数（对于电容、射频导纳、雷达很重要）：低介电常数（如液化气、轻油）对某些技术是挑战。
- 导电性：是否导电？（这直接决定了电容式、导纳式等能否使用）
- 粘稠度与腐蚀性：是否易粘附、结晶或具有腐蚀性？
过程条件如何？
- 温度范围：常温、高温还是低温？
- 压力范围：常压、微正压、高压还是真空？
- 过程连接：法兰口径、等级、材质？螺纹接口？
容器类型与安装环境？
- 容器：敞口池、常压罐、压力罐、带搅拌的罐、球罐？
- 安装方式：顶部安装、侧装、插入式？
- 空间：是否有足够的安装空间？是否有障碍物（如搅拌器、加热盘管）？
测量要求是什么？
- 测量范围：需要测量多高的液位？（量程）
- 精度与分辨率：需要多精确？±1mm， ±1cm？
- 接触式与非接触式：介质是否不允许接触？卫生等级要求（如食品、制药）？
输出与通信需求？
- 输出信号：4-20mA模拟量、继电器开关、RS485？
- 通信协议：需要HART、PROFIBUS PA/DP、Foundation Fieldbus吗？
- 显示：需要现场显示吗？
安全与认证要求？
- 防爆：区域是否存在爆炸性气体？（需要防爆认证，如Ex d， Ex ia， Ex nA）
- 卫生认证：是否需要3-A、FDA、EHEDG认证？
- 其他：IP防护等级（防水防尘）、SIL安全等级。
预算与生命周期成本？
- 初次采购成本
- 安装成本
- 长期维护成本（如定期清洗、校准、更换备件）

第二步：主流液位计技术类型与优缺点对比

以下表格汇总了最常见液位计的特点，帮助您快速筛选。

液位计类型	原理简介	主要优点	主要缺点	典型应用
1. 雷达液位计	向液面发射微波并接收回波，通过时间差计算距离。	- 高精度 - 非接触式，不受介质性质影响 - 适用于高压、高温、腐蚀性工况	- 成本较高 - 低介电常数介质测量效果差 - 泡沫、搅拌可能干扰	储罐、过程容器、强腐蚀性液体
2. 超声波液位计	向液面发射声波并接收回波，通过时间差计算距离。	- 非接触式 - 成本适中 - 安装简单	- 受蒸汽、粉尘、泡沫影响大 - 温度和压力变化影响声速（精度稍低） - 不能用于真空	水处理、明渠流量、浆料、简单储罐
3. 磁翻板液位计	基于连通器原理，带磁性的浮子随液位升降，驱动外部翻片翻转显示。	- 直观可视 - 无需电源 - 可靠性高，成本低	- 仅限现场指示 - 需侧装，有移动部件 - 不耐高压和冲击	锅炉、水箱、需要本地清晰指示的场合
4. 静压式液位计	测量液体底部某点的静压力，换算成液位高度。	- 无活动部件，可靠性高 - 安装简单，成本低 - 适用于大型储罐和深井	- 精度受介质密度变化影响 - 需要知道介质密度	水塔、储罐、地下水监测
5. 射频导纳/电容式	探测探头与罐壁间电容（或阻抗）的变化。	- 无活动部件，耐磨损 - 适用于高压、高温场合 - 可区分粘附层	- 需接触介质 - 介质介电常数需稳定或已知 - 校准相对复杂	粉末、颗粒、粘稠液体、高温高压液体
6. 浮球液位开关	浮球随液位升降，驱动杆管内干簧管通断。	- 结构简单，成本极低 - 可靠性高 - 多种输出形式（点、多点）	- 仅限开关量控制，不能连续测量 - 有活动部件，可能卡住	水泵控制、液位高低报警、水箱自动供水
7. 伺服式/重锤式液位计	通过伺服电机驱动浮子或重锤接触液面，测量缆绳放出长度。	- 极高精度（毫米级） - 直接测量，不受介质特性影响	- 有活动部件，维护量大 - 成本高，响应速度慢 - 不适用于粘稠液体	贸易交接、高精度计量罐
8. 磁致伸缩液位计	通过检测脉冲波与浮子磁环相互作用的位置来测量。	- 高精度 - 可同时测量液位和界面（油水分离） - 响应快	- 成本较高 - 有活动部件（浮子） - 安装要求高	液压油箱、油罐车、需要界面测量的储罐

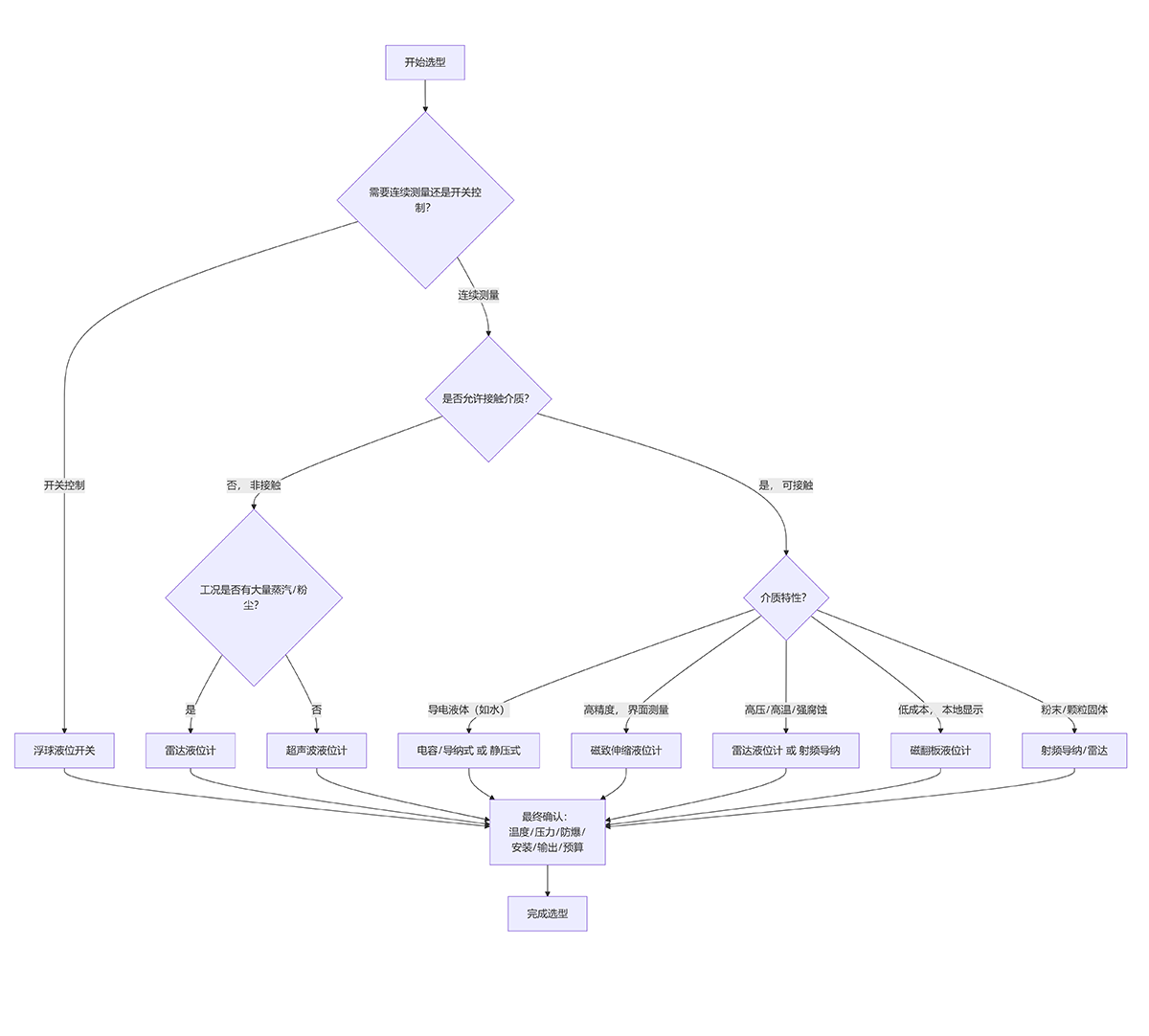

第三步：决策流程图 - 如何一步步选择

这是一个简化的决策流程，帮助您快速定位：

第四步：特殊工况与高级考量

界面测量（如油水界面）：磁致伸缩和伺服式液位计是首选，某些导纳和雷达技术也能实现。
固体料位测量（粉末、颗粒）：
- 射频导纳是经典选择，能克服粘附影响。
- 雷达液位计（带导波杆或喇叭天线）适用于各种固体。
- 对于非常恶劣的工况（如粉尘极大），重锤式也是一种选项。
卫生型应用（食品、制药）：选择符合3-A标准、采用抛光处理、无死角设计的液位计，如卫生型雷达、电容式。
贸易交接：要求极高的精度和认证，伺服式液位计和高精度雷达液位计是标准选择。
