精准测量海水:电磁流量计选型及安装攻略

2024-08-15

为了精准测量海水流量,电磁流量计的选型和安装是非常关键的过程。以下是一份详细的选型及安装攻略,旨在帮助您实现准确可靠的流量测量。

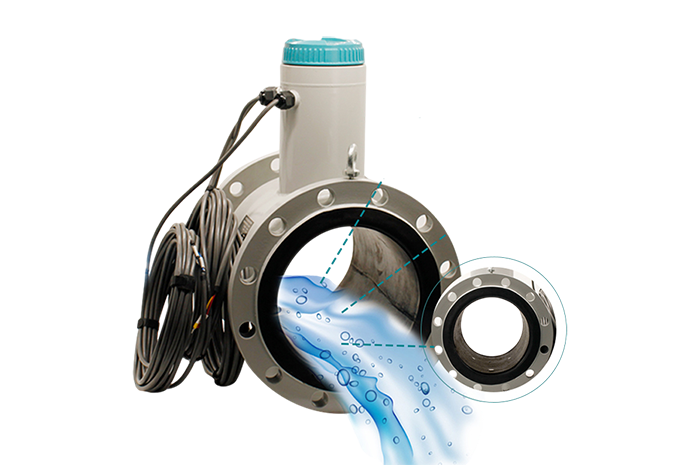

非满管电磁流量计

一、电磁流量计选型攻略

  1. 液体电导率
    • 电磁流量计只能测量导电介质,一般要求被测液体的电导率不低于规定的下限值。对于海水,其电导率通常高于电磁流量计的使用下限,因此不存在问题。但需注意,低度蒸馏水或某些有机溶剂的电导率过低,可能无法使用电磁流量计。
    • 在选型时,应查阅具体型号的技术规格书,了解其电导率适用范围。
  2. 流速、满度流量、量程比和口径
    • 根据实际需求选择合适的流速范围。对于海水,通常流速在1~10m/s范围内选用,但上限流速一般不建议超过5m/s,除非衬里材料能承受液流冲刷。
    • 满度流量时液体流速的下限一般为1m/s,部分型号可为0.5m/s。新建工程初期流量可能偏低,应考虑选用较小口径的流量计或异径管连接。
    • 量程比通常不低于20,部分带有量程自动切换功能的仪表可超过50~100。
  3. 电极和衬里材料
    • 电极材料的选择应基于被测流体的腐蚀性。常见的电极材料包括含钼不锈钢、哈氏合金、钛、钽等,具体选择需根据腐蚀手册或实验验证。
    • 衬里材料应选择与介质相适应的材料,如聚氯丁橡胶、聚四氟乙烯、聚氨酯橡胶等,以抵抗海水的腐蚀。
  4. 精度等级和安全防护等级
    • 根据测量精度的要求选择合适的精度等级,一般为0.2级、0.5级或1.0级。
    • 考虑设备的安全要求,选择合适的安全防护等级,特别是在易燃易爆环境中使用时。
  5. 输出信号和通讯接口
    • 根据后续信号处理和应用的需求,选择合适的输出信号,如标准的电流信号(4~20mA)、频率信号或脉冲信号。
    • 确认是否支持RS-485等通讯接口,以及HART和MODBUS等协议。

二、电磁流量计安装攻略

  1. 安装前准备
    • 评估现场环境,确保安装位置符合电磁流量计的工作要求,避免强磁场、振动和腐蚀性气体。
    • 清洁管道内壁,确保无杂物和污垢。
    • 根据流量计尺寸选择合适的管道直径和长度。
  2. 确定安装位置
    • 选择流动速度较大的海水流动区域,以获得更准确的测量结果。
    • 避免安装在管道的弯曲、分叉或缩径处,确保管道内壁光滑、无锈蚀、无沉积物。
    • 选择便于操作和维护的位置。
  3. 安装步骤
    • 安装法兰:在管道上安装与电磁流量计法兰相匹配的法兰,并确保密封性良好。
    • 安装电磁流量计:将流量计安装在法兰之间,确保流量计与管道轴线垂直或水平,避免过大的冲击或振动。
    • 连接电缆:根据接线要求连接电缆和电源线,注意电缆的防护等级和避免拉扯或挤压。
    • 接地处理:进行接地处理,确保接地电阻小于10Ω,避免与其他设备接地线混接。
  4. 调试与校准
    • 通电检查:检查电缆连接、电源电压,并观察流量计是否正常工作。
    • 零点校准:在流体静止状态下进行零点校准,确保无流量时输出为零。
    • 满量程校准:在流体满量程状态下进行校准,调整内部参数使输出与实际流量相符。
    • 重复性测试:多次测量同一流量值,观察重复性是否良好。
  5. 注意事项
    • 避免气泡进入管道,可在流量计前后设置空气阀门。
    • 定期检查流量计的正常运行状态,进行清洁和维护保养。
    • 在特殊工况下(如易黏附、沉积、结垢的流体),选择合适的流速和安装方式以达到自清扫效果。

通过以上选型及安装攻略,您可以实现海水流量的精准测量,为海洋工程和科学研究等领域提供可靠的数据支持。想了解更多流量计相关信息或者流量计选型,可咨询艾丝特流量计厂家专业技术客服:180 1926 2426(微信同号)获取帮助。
