超声波流量计

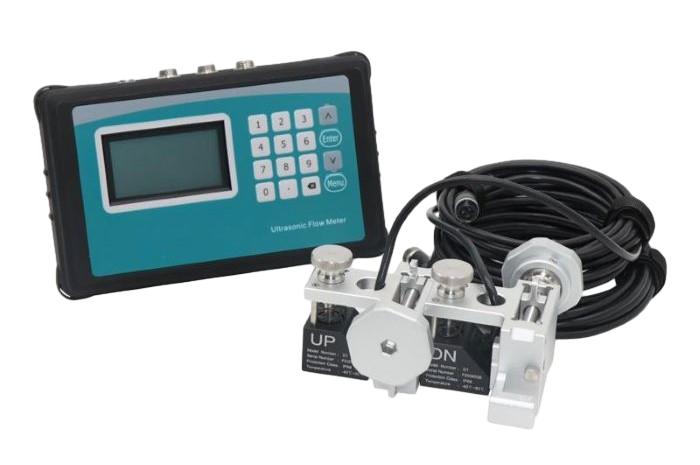

ATLS便携式超声波流量计

测量介质: 单一导声液体介质
测量范围: ±0.03 ft/s ~ ±40 ft/s (±0.01 m/s~ ±12 m/s)
精度等级: ±1%
管径范围: 1"~48"(25mm~1200mm)
手持式(便携式)的超声波流量计采用外夹式传感测量液体流量。安装过程极为简单,全中文的人机界面,更易于操作。
产品简介
手持式(便携式)的超声波流量计,采用外夹式传感测量液体流量。安装过程极为简单,全中文的人机界面,更易于操作。测量过程中不需要破坏管道,不需停产,传感器不与被 测介质接触,无压损,并且同时具有电池供电、体积小、重量 轻、携带方便的特点。可以说是实现了真正意义上的可移动测量 流量,在线检测。

超声波时差式测量方法是指在流动流体中的相同行程内,用顺流和逆流传播的两个超声信号的传播时的时间差来确定沿流向流体平均流速所进行的流体流量的测量方法。

在原有流量计的基础上加装温度传感器和温度集算模块。将匹配好的温度传感器分别安装在冷(热)量交换回路的进水口和出水口位置,用于采集温度的进水口跟出水口温度信号。经过集算模块计算出温度差从而得到-载 热或制冷介质从入口到出口所释放或吸收的冷(热)量能量值。

超声波式冷热量表大多用于计量以水为媒介的热交换系统释放或吸收的热量,既可以用于采暖供统,也可用 于空调制冷系统。
优势特点


01
1. 配有安装带磁性的安装导轨,可以吸附在管壁外侧。易于安装,节约了安装的时间和成本。
02
2. 测量范围大,使用一套传感器可以实现所有量程范围内管径的测量。
03
3. 新增能量表/冷(热)量表功能,可扩展为便携式能量表/冷(热)量表。
04
4.广泛应用于水处理,热电厂,石油化工,楼宇空调系统等领域。
技术参数
性能 技术参数
测量范围 ±0.03 ft/s ~ ±40 ft/s (±0.01 m/s~ ±12 m/s)
精度 ±1%
管径范围 1"~48"(25mm~1200mm)
测量介质 单一导声液体介质
可测管材 碳钢,不锈钢,PVC 管或其他致密可导声管材
输出 模拟输出: 4~20mA, 最大负载 750Ω,Modbus: RS485
SD 卡存储 16G
存储时间间隔设置 1 ~ 99999
键盘 数字薄膜按键
显示屏  240*128 LCD显示屏(带背光)
电源 可充电锂电池,电池容量为3000mAh。正常使用情况下,冲满一次电可使用16个小时。
工作温度 变送器: -40 ℃~ 60 ℃,传感器: -40℃~80℃,标准型;-40℃~130℃为选配
测量环境相对湿度 0-99%
防护等级 变送器 IP65, 传感器 IP68
电缆 双绞屏蔽电缆, 标准长度为5米
产品选型
01测量介质、温度、有无腐蚀性


02量程和管径范围


03压力等级


04工作电源


05信号输出,通讯


06是否防爆


07安装方式


08精密等级
安装事项
安装要求

在安装超声波流量计之前,首先需要选择一个合适的安装位置。合适的安装位置应满足以下要求:
1. 测量段应选在直管段,避免弯头、泵出口等对流体流动造成干扰;
2. 测量段上下游应保持一定的直管段长度,以保证流体的稳定;
3. 选择无振动、无噪声、无腐蚀性的环境,以确保超声波传感器的正常工作。

安装传感器和转换器
  1. 将超声波传感器安装在选定的测量段上,一般安装在管道的侧壁上;
  2. 使用合适的固定装置将传感器固定在管道上,确保传感器与管道的密封性;
  3. 将传感器与转换器之间的电缆连接好,注意保持电缆的完好和防水。

连接电源和信号线
  1. 将转化器的电源线和接地线连接好,并确保电源的稳定;
  2. 将转化器的输出信号线连接到相应的显示仪表或记录仪上。

调试和校准
  1. 在安装完毕后,需要对超声波流量计进行调试和校准,以确保测量结果的准确性;
  2. 根据超声波流量计的使用说明书,设置相关参数并进行零点校准和量程校准;
  3. 进行流量标定,可以使用已知流量的标准设备进行检验,或者使用其他流量计进行对比测量。

注意事项
  1. 在安装过程中,应注意避免超声波传感器的碰撞和损坏;
  2. 定期检查超声波传感器的清洁状态,及时清除附着在传感器表面的污物和氧化物;
  3. 注意传感器与管道之间的密封性,以防止泄露;
  4. 避免超声波传感器受到外界干扰,如电磁干扰、振动干扰等。
