法兰电磁流量计

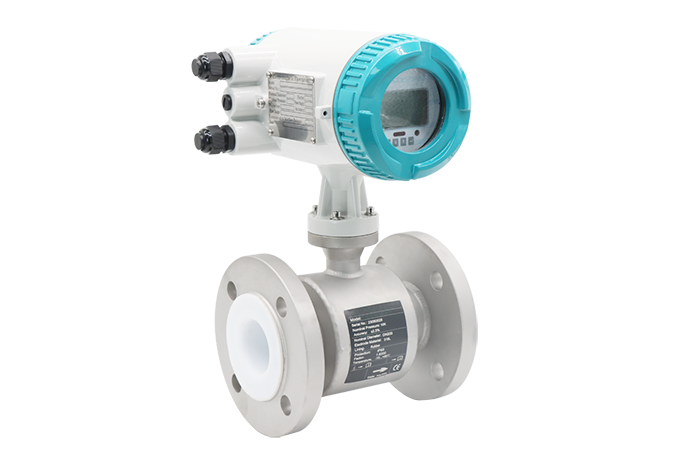

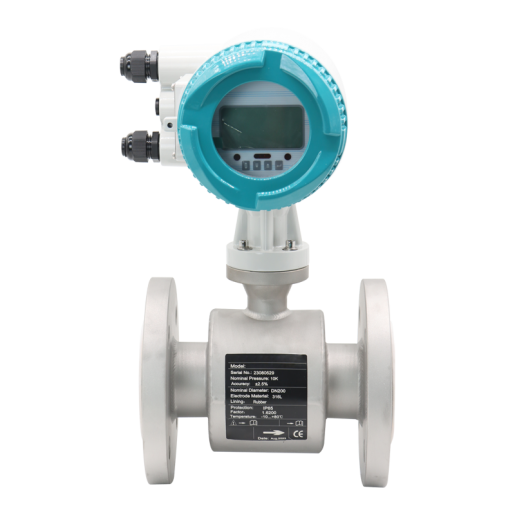

ATLD型法兰电磁流量计

公称通径: DN15~DN3000mm
精度等级: ±0.5%、±0.3%、±0.2%
衬里材料: 聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶
电极材料: SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨
ATLD型电磁流量计符合标准JB/T9248-2015《电磁流量计》,是一种测量导电介质体积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录、调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。已取得了国家防爆电气产品质检中心颁发的防爆合格证,防爆标志为Exd11CT6,适用于各种爆炸性环境的液体测量。
工作原理
电磁流量计是运用法拉弟酚水感应定律原理,即导电物体在磁场中作切割磁电线运动时,
导体中产生感应电动势。其感应电动势E为:
E=KBdV
流量Q为: Q=3600×V×S
式中:K—仪表系数
      B—磁感应强度(T)
      d—电极间距(m)
      V—流体平均流速(m/s)
      S—导管内截面积(m2)
测量流量时,导电性液体以流速V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S、B、d为常量,所以流量与感应电动势E(或流速V)的大小成正比。
优势特点


01
1、电磁流量计传感器结构简单,测量管内没有可动部件,无任何阻碍流体流动的节流部件;
02
2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量;
03
3、测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响;
04
4、电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关;
05
5、电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量;
06
6、量程比1:120(0.1m/s~12m/s),满量程流速范围宽。
07
7、被测液体电导率≥5μs/cm,配合各种衬里材料,可适用于测量各种酸、碱、盐溶液及 泥浆、矿浆、纸浆等介质的流量。
08
8、具有空管测量、报警功能,并能适应不同的流体介质。
09
9、掉电时间记录功能,自动记录仪表系统电源间断时间,补算漏计流量。
010
10、受流体方向影响,正反向均可准确计量。
技术参数
性能 技术参数
公称通径 DN3——DN3000mm
精度 示值的±0.5%,可选示值的±0.3%或±0.2%
衬里材料 聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶
电极材料 SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨
电极形式 标准型,刮刀型,可更换型
连接方式 法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接
介质温度 一体型 -20℃~+60℃
分体式 氯丁橡胶衬里、聚氨酯衬里 -20℃~+60℃
-20℃~+120℃、-20℃~+180度℃ -10℃~+160℃
公称压力 0.6~4.0Mpa(特殊压力可定制)
环境温度 -25℃~+60℃
环境湿度 5~100%RH(相对湿度)
介质导电率 ≥20μs/cm
测量范围 1500:1  流速设定<15m/s
结构形式 一体型、分体型、沉浸型、防爆型
防护等极 IP65、IP68可选
防爆标志 ExmdIIT 4
产品标准 JB/T9248-2015电磁流量计
产品选型
1、测量介质、温度,是否有腐蚀性

2、流量范围和用户管道的内径

3、压力等级

4、是否现场显示

5、工作电源

6、信号输出、通讯

7、是否要防爆

8、安装方式

9、精度等级
安装事项

1、无振动、无强电磁场的地方(如大电机、变频器附近);
2、尽量垂直安装,水平安装需要安装在低处,不能安装管道顶点,保证满管,防止气泡;
3、直管段要求,最好保证前10倍后5倍管径;
4、焊接式的安装时候要注意不要连接仪器焊接,防止伤害流量计;
5、外壳尽量接地,屏蔽线单端接地,接到点不能与强电共地;
6、如果为了维修简便,安装位置需要选好,满足维修要求。同时,可以安装旁管,故障时候流体走旁管;
7、避免阳光直射、高温的地方,做好防水、防潮处理;
8、其他应该考虑的要求,信号走线不要跟强电线路一起。
产品推荐
法兰夹装式涡街流量计

LUGB法兰夹装式涡街流量计

法兰夹装式涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量,是典型标况体积流量或质量流量的体积流量计。
插入式涡街流量计

LUGB插入式涡街流量计

插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量, 特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
卡箍连接式涡街流量计

LUGB卡箍连接式涡街流量计

LUGB卡箍式涡街流量计将温度、压力、流量信号集于一体,通过智能数字处理器将三种信号混合处理,输出一个补偿的标准流量,从而实现了对气体、蒸汽的温压补偿功能。
旋进漩涡流量计

ATLU旋进漩涡流量计

智能旋进旋涡流量计是我工厂开发研制的新型气体流量计。该流量计集流量、温度、压力检测功能于一体,并能进行温度、压力、压缩因子自动补偿,是石油、化工、电力、冶金等行业用于气体计量的理想仪表。
