插入式电磁流量计

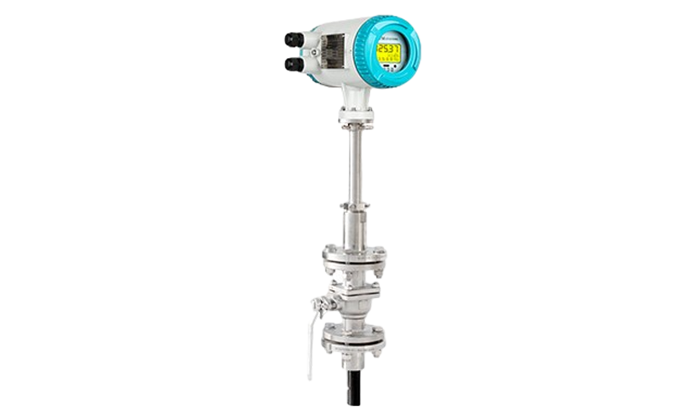

ATLD插入式电磁流量计

公称通径: DN100-DN3000mm
精度等级: ±0.5%
电极材料: SUS316,哈氏合金B/C
量程比: 1:120(0.1m/s~12m/s)
适用场合:在工业、农业、水利、环保污水监测、城市供水等各个部门用来测量各种导电液体的流量和总量。相比管道式的流量计而言,插入式的电磁流量计的测量不受流体密度、粘度、温度、压力和电导率等变化的影响。
工作原理

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
E=KBVD

式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

优势特点


01
1、电磁流量计传感器结构简单,测量管内没有可动部件,无任何阻碍流体流动的节流部件;
02
2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量;
03
3、测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响;
04
4、电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关;
05
5、电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量;
06
6、结构简单,电磁流量计测量管可不用内衬,可靠性高;公称通径范围宽,适用于DN100-DN3000之间的所有口径管道;
07
7、测量精确度不受液体密度、粘度、温度、压力和电导率变化的影响;
08
8、高可靠性的外插安装方式,传感器的安装、维护无需拆卸测量管,因此较适合于无法停水的现场使用,而且可以在老管道上现场开口安装;
09
9、一体化接地电极,实现仪表良好接地;传感器采用新的加工工艺、固态封装、耐振动、防渗透、寿命长,使仪表具有良好的测量精确度和稳定性。

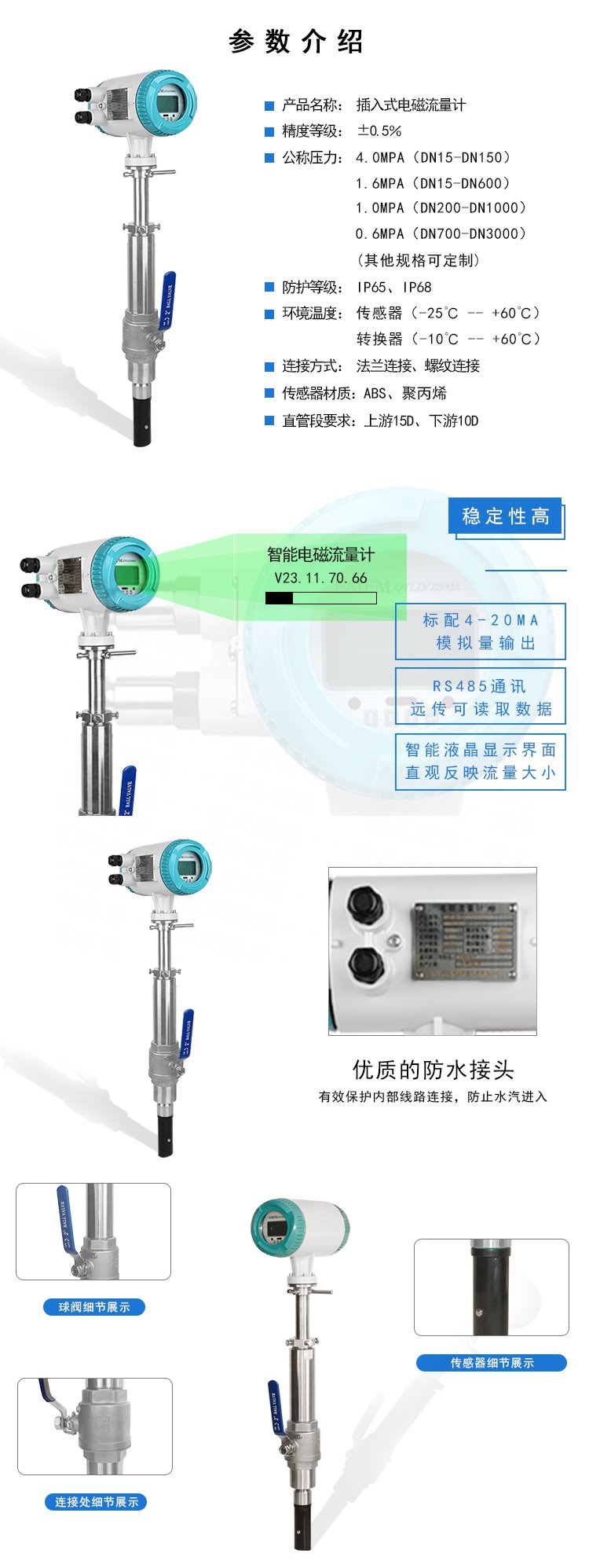

技术参数
产品选型
1、测量介质、温度,是否有腐蚀性

2、流量范围和用户管道的内径

3、压力等级

4、是否现场显示

5、工作电源

6、信号输出、通讯

7、是否要防爆

8、安装方式

9、精度等级


安装事项

为了使传感器工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:
(1)尽量避开铁磁性物体及具有强酚水场的设备(如大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
(2)应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
(3)应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。
(4)选择便于维修,活动方便的地方。
(5)流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。

为了您正确的测量,在选择管道上位置时应注意以下几点要求:
(1)传感器既可在直管道上安装,也可在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
(2)介质在安装位置应该满管流动,避免不满管及气体附着在电极上。
(3)对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。
(4)流量计安装位置介质不满时,可采取抬高流量计后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。
(5)修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足前直管段≥10DN、后直管道≥5DN(DN为管径)。
(6)前后直管段为流量计前≥10DN,后端≥5DN。
