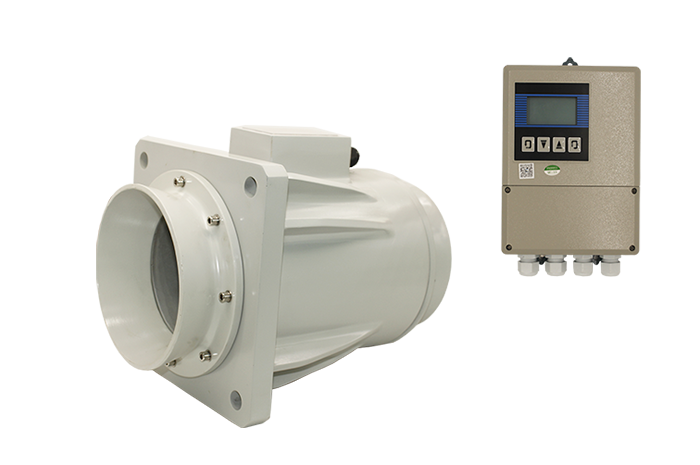

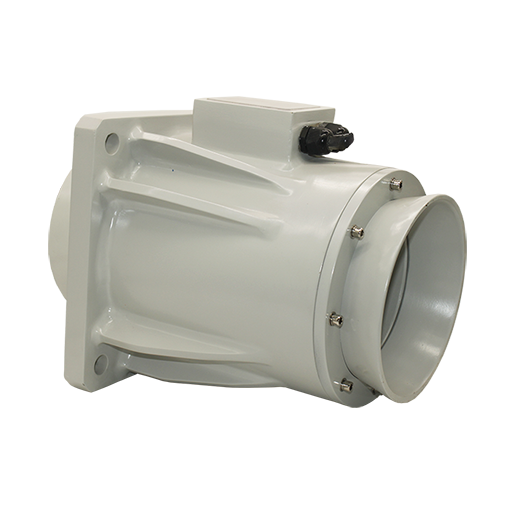

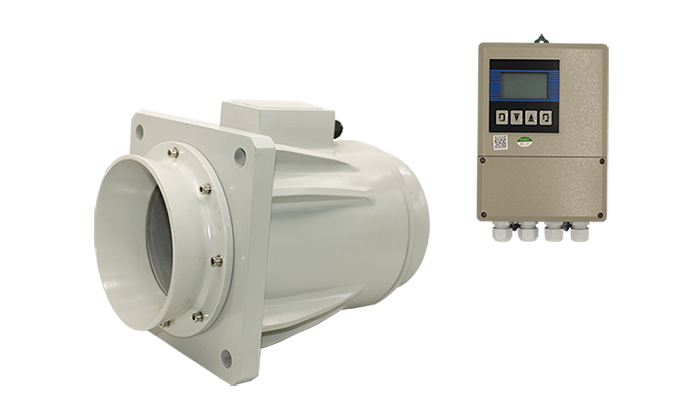

ATLD型潜水型电磁流量计

产品介绍

ATLD型非满管电磁流量计用于连续测量明渠、暗渠或管道中各种导电液体或液固两相介质的体积流量。全塑结构密封可靠，无活动部件，无阻力件，耐腐蚀，结构简单，工作可靠。测量精度不受被测介质温度、压力、粘度、密度 (包括液固比）等物理参数变化的影响，只要被测介质电导率大于20μS/cm，仪表测量不受电导率变化的影响。參励磁方式为的低频方波恒流励磁，因而抗干扰能力强，工作可靠，性能稳定。并且转换器与传感器具有互换性。适用于测量液固两相介质，如带有悬浮物、固体颗粒、纤维等或粘性较大的导电性的浆液，也可以用来测量泥浆、污水、纸浆、矿浆、化学纤维浆等介质的流量。适用于明渠、暗渠、河道测量。适用于圆形、矩形、梯形和其它形状的渠道。测量不受河水上涨，潮汐，下游水位等变化的影响。对上下游直渠段要求低，安装要求低，能在原有渠道上稍加改造即可。施工周期短，安装施工费用低。采用仿真传感器（分流模型）可扩大流量测量范围。

优势特点

1、不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；

2、测量管内无阻流件，压损小，直管段要求低；

3、公称通径DN10-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；

4、转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；

5、转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；

6、高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；

7、具有RS485或RS232O数字通讯信号输出；

8、具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；

9、采用SMD器件和表面安装技术，电路可靠性高；

010

10、可用于相应的防爆场合。

技术参数

公称通径	50，100，200，400，600，800(mm)
工作压力	0.6、1.0、1.6
连接方式	法兰型
衬里材质	氯丁橡胶
电极材质	含钼不锈钢、钛、哈氏合金C、特殊
结构形式	分体型，沉浸
被测介质温度	0～+40℃
供电电源	AC220V、DC24V、12V
耗能功率	小于15W
精确度	±1.5%，±2.5%(与仿真传感器合用时）
大潜水深度	10M
信号输出	4-20mA，RS485
被测介质导电率	大于 20μS/cm

产品选型

1、测量介质、温度，是否有腐蚀性

2、流量范围和用户管道的内径

3、压力等级

4、是否现场显示

5、工作电源

6、信号输出、通讯

7、是否要防爆

8、安装方式

9、精度等级

应用领域

安装事项

安装电磁流量计时，需要注意以下几点：
安装位置：电磁流量计应安装在管道上游，以确保流体在进入流量计之前能够均匀分布。同时，安装位置应便于维修和校准。
管线准备：清理管道内部，防止管内残留物影响电磁流量计。准备相应法兰和密封材料，并根据流量计尺寸和规格准备接口处的防震垫。
安装方法：通常通过法兰连接，使用正确工具和扭矩紧固法兰，以防泄漏。接口处需加装防震垫，避免因管道震动引起干扰。
接线方式：按照电磁流量计说明书上的接线图进行接线，确保电缆与端子之间连接牢固可靠，并避免信号线和电源线间的干扰。
校准及试运行：安装完成后进行校准，以保证测量结果的准确性。试运行前检查各部件是否正常安装并紧固。
环境要求：电磁流量计安装位置应避免强烈震动和强电磁场的影响。建议垂直安装，如果水平安装，应确保两电极在同一水平面上。
直管段要求：保持前10后5倍的管径长度作为直管段，这对于减少气泡和固体颗粒的影响至关重要。
焊接安装：避免将流量计焊接连接，以免损坏流量计。
接地措施：变送器外壳、屏蔽线、测量管及变送器两端管道都需要接地，并设置单独接地点，以提高测量准确度。
阳光直射：避免电磁流量计直接受阳光直射，高温可能导致。

ATLD型非满管流量计基本功能：
可用于开放式非满管管道流量的测量；
可应用于市政雨水、废水、污水排放和灌溉用水管道等场所的连续计量；
可实现正向和反向双向流量测量；
传感器可在恶劣的现场和污水水质下长期工作；
流量测量精度高，而且不受下游、支流拥堵、阻塞等因素的影响；
测量管道的直管段要求为管道直径的10倍长度；
背光源液晶显示器，不管是强光下还是夜晚都能够清晰读取测量数据；
非满管流量计显示及输出功能齐全，可显示瞬时流量、流速、累积流量等数据，并具有计算机通讯接口232、485（选配件）；
