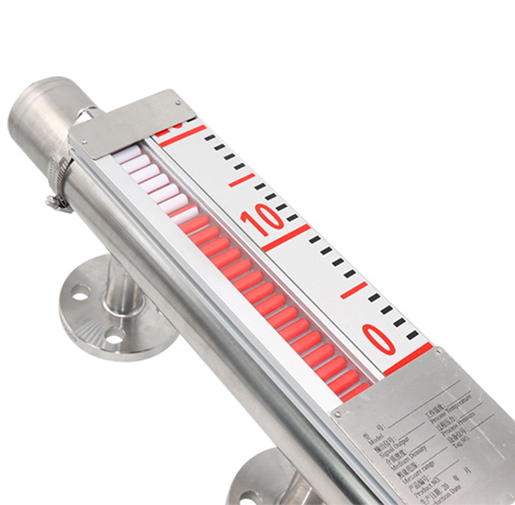

磁翻板液位计

磁翻板液位计

测量介质: 各种液体及腐蚀、易燃易爆液体介质
测量范围: 300~12500mm
测量精度: ±10mm
介质温度: ≤450°C
磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。
产品简介
磁翻板液位计用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁翻板液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有优秀的可靠性和抗腐蚀性能。磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。
优势特点


01
1、 适用范围广、安装形式多样,适合任何介质的液位、界面的测量。
02
2、被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、 高温、腐蚀条件下的液位测量,可靠性高。
03
3、集现场指示、远传变送、报警控制开关于一体且可自由调整,功能齐全双色指示带夜光、连续直观、醒目、测量范围大,观察方向可任意改变。
04
4、耐振动性能好,能适应液位波动大的情况下工作  结构简单,安装方便,维护费用低。
05
5、带精美的磁钢校正器,现场随意校调技术参数。
技术参数
性能 技术参数
测量范围 300-15000mm(根据现场要求定制)
测量精度 10mm
介质比重 ≥0.45g/cm3
介质密度差 ≥0.15g/cm3(测量界位)
工作温度 ≤450℃
变送输出 二线制4-20mA24VDC、Hart协议
工作压力 0.6、1.6、2.5、4.0、6.3、10.0MPa(可定制)
连接法兰 DN20/DN25(若采用其他法兰请注明)
产品选型
01测量介质、温度、有无腐蚀性


02过程压力范围


03测量范围


04工作电源


05信号输出,通讯


06是否防爆


07安装方式


08精密等级
安装事项
1、液位计安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。
3、液位计安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性。
