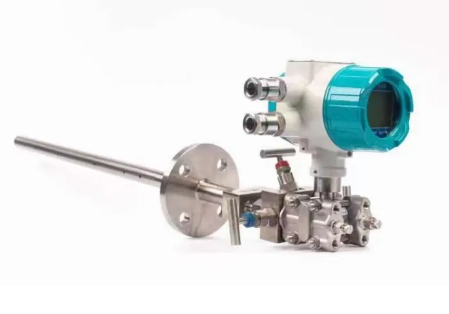

皮托管流量计原理详解

1. 皮托管基本结构
皮托管，又称皮托静压管，是一种用于测量流体速度的经典工具。其基本结构包括一个圆形探头，该探头有一个总压孔和一个或多个静压孔。总压孔位于探头的正前方，用于测量流体的总压（即流体的动压与静压之和）；静压孔则位于探头的侧面，用于测量流体的静压。

2. 流速测量原理
皮托管测速的原理基于伯努利方程，即在一个不可压缩且无粘性的流体中，沿着同一条流线，速度增加则压强降低。通过测量总压和静压，可以计算出流体的速度。

3. 压力与流速关系
在流体动力学中，流体的压力与流速之间存在一定的关系。皮托管正是通过测量这种关系来确定流速的。流速越大，流体对探头产生的总压力越小，而静压力则基本保持不变。

4. 动压头计算
动压头（也称为动压力）是流体速度引起的压力变化。它可以通过总压力和静压力之差来计算。动压头的计算公式为：动压头 = 总压 - 静压。

5. 流量计算方法
流量（通常用Q表示）可以通过流速（V）和流管截面积（A）的乘积来计算，即Q = V × A。由于皮托管只能测量流速，因此需要知道流管的截面积才能计算流量。

6. 测量误差分析
皮托管测量流速时，可能会受到多种因素的影响，从而产生误差。这些因素包括流体的粘性、压缩性、探头安装角度的偏差、测量时流场的不稳定性等。为了减少误差，需要确保探头安装正确，流场稳定，并且考虑使用校准和修正方法。

7. 应用领域及限制
皮托管流量计广泛应用于航空、气象、流体机械等领域，用于测量气流、水流等的速度和流量。然而，由于其结构和测量原理的限制，皮托管在某些情况下可能不适用，例如在粘性大、流速低或流场复杂的环境中。此外，皮托管对安装位置和安装角度的要求较高，不正确的安装可能导致测量结果不准确。

总的来说，皮托管流量计是一种可靠且常用的流速测量工具，但在使用过程中需要注意其限制和潜在的误差来源。
