深度解析插入式流量计的种类及其适用环境，你选对了吗？

插入式流量计作为工业过程流量测量的重要仪表，因其安装简便、成本较低、几乎无压损的特点，在大管径管道应用中具有不可替代的优势。然而，面对众多类型，如何根据实际工况正确选型，是许多工程师面临的技术挑战。本文将系统解析各类插入式流量计的原理、特点及适用环境，助您做出精准选择。

一、核心种类与工作原理

1. 差压式插入流量计（均速管/“巴类”流量计）

• 原理：基于伯努利方程，通过检测杆上的多组取压孔测量管道截面的平均动压与静压之差，计算流速。代表类型有阿牛巴(Annubar)、威力巴(Verabar)、威尔巴等。

• 特点：永久压损极小（<孔板的5%）、结构坚固、耐高温高压、大管径性价比极高。

• 典型应用：电厂主蒸汽、高炉煤气、大口径空气/水测量。

2. 插入式涡街流量计

• 原理：基于卡门涡街效应，测量流体绕过阻流体时产生的涡街频率。

• 特点：无活动部件、量程比较宽（10:1）、对洁净介质稳定性好。

• 典型应用：饱和/过热蒸汽、压缩空气、洁净液体。

3. 插入式电磁流量计

• 原理：基于法拉第电磁感应定律，测量导电流体切割磁感线产生的感应电动势。

• 特点：无阻流件、可测脏污/腐蚀性导电液体、测量不受密度粘度影响。

• 典型应用：原水/污水、酸碱溶液、矿浆纸浆。

4. 插入式超声波流量计

• 原理：

  • 时差法：测量超声波顺逆流传播时间差（适用于洁净介质）

  • 多普勒法：利用流体中颗粒反射的频移（适用于含颗粒/气泡介质）

• 特点：完全无压损、可测非导电介质、安装灵活。

• 典型应用：循环水、原油、液化天然气、污水（多普勒型）。

5. 插入式热式流量计

• 原理：基于热扩散原理，测量流体带走热量的速率与流速的关系。

• 特点：低流速灵敏度极高（可测0.1m/s）、无活动部件、响应快。

• 典型应用：压缩空气、天然气、HVAC通风、锅炉烟气。

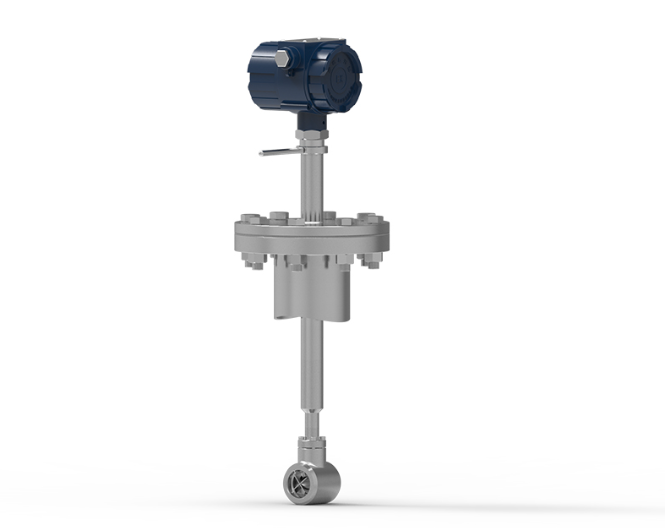

6. 插入式涡轮流量计

• 原理：流体推动涡轮旋转，转速与流速成正比。

• 特点：精度较高、重复性好、响应灵敏。

• 典型应用：洁净轻质油品、天然气、化学试剂。

二、关键选型因素与环境适配性

选型决策矩阵（如想了解更多流量计选型，可咨询艾丝特流量计厂家技术客服：180 1926 2426（微信同号）获取帮助。）

环境适配性速查表

三、常见选型错误与纠正

错误1：介质适配性错误

• 现象：用标准巴类测量未经处理的污水。

• 后果：取压孔迅速堵塞，仪表失效。

• 纠正：选用插入式电磁流量计或带自动吹扫功能的防堵型巴类。

错误2：安装条件忽视

• 现象：在弯头后2D处安装涡街或巴类流量计。

• 后果：流场畸变，测量误差可达10%-20%。

• 纠正：确保最小直管段（前10D后5D），或改用直管段要求较低的超声波流量计。

错误3：量程选择不当

• 现象：用巴类测量流量波动极大（最大/最小>10:1）的工况。

• 后果：低流量时差压信号太弱，无法准确测量。

• 纠正：选用量程比更宽的涡街（10:1）或热式（100:1）流量计。

错误4：材质腐蚀疏忽

• 现象：用304不锈钢测量含氯离子腐蚀介质。

• 后果：探头腐蚀损坏，泄漏风险。

• 纠正：根据介质腐蚀性选择哈氏合金、钛材或衬PTFE等材质。

四、选型四步验证法

为确保选型正确，请按以下步骤验证：

第一步：介质特性确认

• 相态（单相/多相）、导电性、粘度、清洁度、腐蚀性、温度、压力

第二步：工艺条件匹配

• 管径尺寸、安装方向、直管段长度、流量范围（最大/最小/常用）

• 精度要求、输出信号需求、防爆防护等级

第三步：技术可行性筛选

1. 剔除绝对不适用类型（如非导电液体剔除电磁式）

2. 评估核心限制因素（如脏污介质优先考虑防堵性）

3. 比较2-3种可行方案，列出优劣势对比表

第四步：经济性与维护性评估

• 综合比较采购成本、安装成本、压损能耗、维护周期及难度

• 大管径节能场景：巴类流量计的全生命周期成本通常最低

• 高维护难度场景：优先选择无活动部件、免维护类型（如超声波、热式）

五、特殊工况选型指南 （如想了解更多可咨询艾丝特流量计厂家技术客服：180 1926 2426（微信同号）获取帮助。）

1. 高温高压蒸汽

• 首选：合金钢材质巴类流量计（耐温可达700℃）

• 备选：专用高温型插入式涡街

• 关键：核实温度压力额定值，考虑热膨胀影响

2. 能源计量（蒸汽/燃气）

• 要求：精度高、可靠性好、长期稳定性佳

• 推荐：实流标定过的巴类或涡街流量计，配高精度差压变送器

• 避免：低精度或重复性差的类型

3. 水处理行业

• 原水/中水：插入式电磁或多普勒超声波

• 加药计量：插入式电磁（耐腐蚀型）

• 污泥测量：插入式多普勒超声波或耐磨电磁

4. HVAC系统

• 冷冻水：时差法超声波或插入式电磁

• 空调送风：插入式热式或巴类流量计

• 特点：要求低流速性能好，压损小

总结：

选对的标志：

• 仪表在运行范围内保持稳定输出，无跳变或归零

• 与工艺平衡计算或其它测量方式比对一致

• 维护量在预期范围内，无意外停运

• 能耗符合预期（特别是泵/风机系统）

最后提醒：
没有“万能”的插入式流量计，只有最适合特定工况的选择。当面对复杂工况时：

1. 咨询制造商的技术支持，提供详尽的工艺参数表

2. 索要类似工况的成功案例作为参考

3. 必要时进行现场测试，验证仪表实际性能

正确选型不仅确保测量准确，更能降低能耗、减少维护成本，为工艺优化和能源管理提供可靠的数据基础。建议每3-5年结合工艺变化对流量计选型进行复审，确保其持续适应生产需求。艾丝特流量计厂家技术客服：180 1926 2426（微信同号）获取帮助。
