涡轮流量计的工作原理
2024-03-05
涡轮流量计的工作原理：
一、测量原理
涡轮流量计是一种基于旋转涡轮的流量传感器，通过测量流体流过涡轮的速度和旋转次数，可以精确地计算出流体的流量。当流体流经涡轮时，流体对涡轮产生作用力，使涡轮旋转。涡轮的旋转速度与流体的流量成正比，通过测量涡轮的旋转速度，可以推算出流体的流。

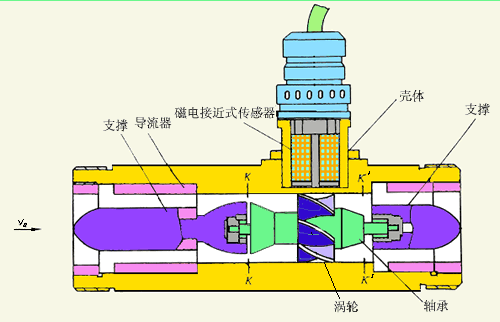

涡轮流量计的工作原理
二、涡轮流量计结构
涡轮流量计主要由传感器和变送器两部分组成。传感器部分主要包括涡轮、轴、轴承和测量管。变送器部分主要包括信号处理电路、微处理器和显示单元。
三、工作流程
当流体流经涡轮流量计时，流体对涡轮产生作用力，使涡轮旋转。涡轮的旋转速度与流体的流量成正比，通过测量涡轮的旋转速度和旋转次数，可以推算出流体的流量。变送器部分将涡轮的旋转速度和旋转次数转换成电信号，经过信号处理电路的处理，最终以数字或模拟信号的形式输出。
四、特点与优势
1、高精度测量:涡轮流量计的测量精度很高，通常在±0.5%~±1%之间，可以满足各种高精度流量测量的需求
2、稳定性好:涡轮流量计的测量原理使其具有很好的稳定性，长期使用不易受到磨损和污垢的影响。
3、响应速度快:渴轮流量计的响应度很快，可以在很短的时间内对流体的流量变化作出响应。
4、多种输出方式:涡轮流量计的输出信号可以是数字或模拟信号，可以方便地与各种控制系统或数据采集系统连接。
五、应用场景。
1、精度等级一: ±0.5%、±1%
该精度等级的涡轮流量计适用于如石油、天然气等能源行业的贸易计量，以及医药、食品等行业的生产流程控制，其对测量精度要求较高的场景。
2、精度等级二:±1.0%、±2%
该精度等级的涡轮流量计适用于如化工、电力、污水处理等行业。这类流量计能够满足大多数工业生产过程中的流量测量需求，对测量精度要求较高的常规工业场景。
总结：涡轮流量计工作原理是基于流体动力学和旋转动力学。具体来说就是当流体通过涡轮流量计时，流体冲击涡轮的叶片，使涡轮产生旋转运动。涡轮的旋转速度与流体的流速成正比，即流速越快，涡轮旋转的速度也越快。涡轮流量计内部通常配备有传感器，用于检测涡轮的旋转速度或旋转次数，并将这些信息转换为电信号输出。
通过测量和记录涡轮的旋转速度或旋转次数，并结合涡轮流量计的校准数据，可以精确地计算出通过涡轮流量计的流体流量。涡轮流量计通常具有测量范围宽、精度高、重复性好、响应时间快等优点，因此广泛应用于液体和气体的流量测量。
涡轮流量计的工作原理相对简单，但其测量精度和可靠性受到多种因素的影响，如流体的物理性质（如密度、粘度等）、流体的流动状态（如湍流、层流等）、涡轮的设计制造质量等。因此，在使用涡轮流量计时，需要根据具体的测量需求和流体特性，选择合适的涡轮流量计型号，并进行正确的安装和校准，以确保测量结果的准确性和可靠性。
通过涡轮流量计的工作原理相关的5点要素进行阐述，期望能对您有所帮助，如想了解更多涡轮流量计相关信息或者流量计选型，可致电或者咨询艾丝特流量计生产厂专业技术客服：180 1926 2426（微信同号）获取帮助。
一、测量原理
涡轮流量计是一种基于旋转涡轮的流量传感器，通过测量流体流过涡轮的速度和旋转次数，可以精确地计算出流体的流量。当流体流经涡轮时，流体对涡轮产生作用力，使涡轮旋转。涡轮的旋转速度与流体的流量成正比，通过测量涡轮的旋转速度，可以推算出流体的流。
涡轮流量计的工作原理
二、涡轮流量计结构
涡轮流量计主要由传感器和变送器两部分组成。传感器部分主要包括涡轮、轴、轴承和测量管。变送器部分主要包括信号处理电路、微处理器和显示单元。
- 涡轮:
- 轴和轴承:
- 测量管:
三、工作流程
当流体流经涡轮流量计时，流体对涡轮产生作用力，使涡轮旋转。涡轮的旋转速度与流体的流量成正比，通过测量涡轮的旋转速度和旋转次数，可以推算出流体的流量。变送器部分将涡轮的旋转速度和旋转次数转换成电信号，经过信号处理电路的处理，最终以数字或模拟信号的形式输出。
四、特点与优势
1、高精度测量:涡轮流量计的测量精度很高，通常在±0.5%~±1%之间，可以满足各种高精度流量测量的需求
2、稳定性好:涡轮流量计的测量原理使其具有很好的稳定性，长期使用不易受到磨损和污垢的影响。
3、响应速度快:渴轮流量计的响应度很快，可以在很短的时间内对流体的流量变化作出响应。
4、多种输出方式:涡轮流量计的输出信号可以是数字或模拟信号，可以方便地与各种控制系统或数据采集系统连接。
五、应用场景。
1、精度等级一: ±0.5%、±1%
该精度等级的涡轮流量计适用于如石油、天然气等能源行业的贸易计量，以及医药、食品等行业的生产流程控制，其对测量精度要求较高的场景。
2、精度等级二:±1.0%、±2%
该精度等级的涡轮流量计适用于如化工、电力、污水处理等行业。这类流量计能够满足大多数工业生产过程中的流量测量需求，对测量精度要求较高的常规工业场景。
总结：涡轮流量计工作原理是基于流体动力学和旋转动力学。具体来说就是当流体通过涡轮流量计时，流体冲击涡轮的叶片，使涡轮产生旋转运动。涡轮的旋转速度与流体的流速成正比，即流速越快，涡轮旋转的速度也越快。涡轮流量计内部通常配备有传感器，用于检测涡轮的旋转速度或旋转次数，并将这些信息转换为电信号输出。
通过测量和记录涡轮的旋转速度或旋转次数，并结合涡轮流量计的校准数据，可以精确地计算出通过涡轮流量计的流体流量。涡轮流量计通常具有测量范围宽、精度高、重复性好、响应时间快等优点，因此广泛应用于液体和气体的流量测量。
涡轮流量计的工作原理相对简单，但其测量精度和可靠性受到多种因素的影响，如流体的物理性质（如密度、粘度等）、流体的流动状态（如湍流、层流等）、涡轮的设计制造质量等。因此，在使用涡轮流量计时，需要根据具体的测量需求和流体特性，选择合适的涡轮流量计型号，并进行正确的安装和校准，以确保测量结果的准确性和可靠性。
通过涡轮流量计的工作原理相关的5点要素进行阐述，期望能对您有所帮助，如想了解更多涡轮流量计相关信息或者流量计选型，可致电或者咨询艾丝特流量计生产厂专业技术客服：180 1926 2426（微信同号）获取帮助。
